一、完整详细原理拆解

（一）基础硬件光路结构

整套系统分为三部分：顶部平行照明单元、倾斜成像镜头组、CMOS数字相机，核心几何参数：

1. 成像光轴与微孔板水平面夹角固定6.25°，不垂直于液体样品平面；

2. 顶部垂直均匀宽场白光照明，均匀穿透微孔液体，无局部阴影；

3. 内置4倍专用显微物镜，光学分辨率1.3 μm，可分辨0.5 μm细菌、酵母、真菌孢子；

4. 相机单次横向扫描，同步生成多层Z轴堆叠图像，成像总垂直深度覆盖150 μm液层。

（二）倾斜6.25°光路的核心成像逻辑（区别传统垂直显微镜）

1. 传统垂直显微镜固有缺陷

光轴垂直样品平面，单次仅能采集单一二维焦平面；液体中悬浮微生物分布在不同深度，不在该焦平面的菌体全部模糊丢失，只能分层Z轴步进扫描，速度慢、易漏计沉降菌体，高密度菌液颗粒重叠无法区分。

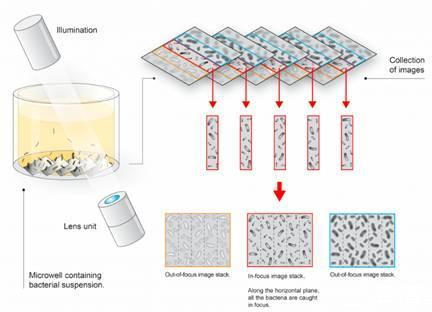

2. FluidScope倾斜光路成像机制

倾斜光轴造成成像焦平面沿液体深度斜向延展：相机横向移动扫描微孔时，同一帧画面内天然包含最佳聚焦层+逐层离焦层连续图像堆栈，横向位移等价于同步完成Z轴深度扫描，无需镜头上下步进对焦。

- 倾斜几何形成平行六面体成像体积，一次性覆盖微孔内150 μm垂直液层；

- 液体上层、中层、底部沉降的全部微生物都会在图像堆栈中出现清晰聚焦帧；

- 通过软件算法提取每层清晰目标，三维重建完整立体样品信息。

3. 复合光学衬度融合（明场+相位衬度+类共焦）

倾斜光路天然整合三种成像衬度，无需额外配件：

1. 明场透射：获取菌体大小、轮廓基础明暗信息；

2. 相位衬度效应：微生物与培养基折射率差异在倾斜光路下放大，透明超薄细菌、菌丝无需染色即可清晰显影；

3. 类共焦滤波效果：倾斜离焦图像堆栈可通过算法过滤非目标深度杂散光，压制液体杂质、微孔壁背景噪声，等效共焦显微镜的去模糊效果。

（三）图像采集与三维重构完整流程

1. 微孔板横向匀速移动，倾斜相机一次性扫完整孔；

2. 单次扫描输出一组连续Z-stack图像：包含1张最优聚焦图+多张梯度离焦图像；

3. UniExplorer软件对堆栈图像分层分割：识别每一层内单细胞、菌丝、聚集体、孢子；

4. 算法叠加所有深度聚焦目标，重建微孔全体积立体成像，消除菌体沉降、深度分层带来的漏检；

5. 时序重复扫描，叠加生成延时视频，同步统计总颗粒数量、等效浊度OD、菌体形态参数（丝化、聚集、大小分布），输出生长动力学曲线。

（四）6.25°倾斜光路三大核心物理优势

1. 捕获三维液体体积，无深度漏检

成像覆盖150 μm全液层，漂浮、中层悬浮、底部沉降微生物全部被捕捉，解决普通显微镜仅单层成像、酶标仪浊度平均化丢失形态信息的痛点；高低菌浓度、厌氧沉降菌体检测误差大幅降低。

2. 光学像差更低，图像边缘清晰度提升

垂直光路易产生球面像差、边缘畸变；小角度倾斜光路削弱微孔壁折射干扰，菌体轮廓、菌丝边缘锐利，单细胞形态分辨精度更高。

3. 高通量极速扫描

无需Z轴步进电机逐层对焦，整块96孔板完整立体扫描仅需3分钟，远快于传统共聚焦、Z-stack显微镜，适配药物抑菌、药敏高通量筛选。

（五）与常规OD酶标仪、普通垂直显微镜本质原理区分

1. 对比酶标仪：酶标仪仅检测积分透射光，输出单一平均浊度，无任何空间/深度/形态信息；FluidScope直接立体成像，同步获得浊度动力学+单细胞形态三维数据。

2. 对比垂直Z-stack显微镜：传统设备靠镜头上下移动分层对焦，扫描速度慢、机械扰动大；FluidScope依靠固定倾斜光轴，单次横向扫描同步获取全深度堆栈，无Z轴机械运动、速度更快、液体扰动更小。

（六）配套数据定量机制

基于倾斜立体成像体积，软件实现两类定量：

1. 等效OD生长曲线：统计全体积内总微生物投影面积，换算标准化浊度生长曲线，可对标Bioscreen、酶标仪动力学数据；

2. 单细胞形态定量：三维堆栈区分丝状菌、芽孢、聚集体、原生细胞，量化药物诱导丝化、裂解、聚集等微观表型变化，是普通浊度设备无法实现的机制证据。

二、核心结论汇总

1. FluidScope™核心本质：成像光轴相对样品水平面固定倾斜6.25°，依靠几何斜向焦平面实现单次横向扫描同步采集全液层Z轴图像堆栈，替代传统垂直光路分层对焦；

2. 倾斜光路融合明场、相位衬度、类共焦三重光学效果，无需染色，一次性捕获微孔150 μm三维液体成像体积，无沉降菌体漏检；

3. 通过图像堆栈算法三维重建，同时输出微生物立体形态影像与标准化生长动力学曲线，兼具高通量速度与单细胞微观分辨能力；

4. 该倾斜立体成像原理弥补了浊度仪无形态信息、传统显微镜扫描慢、漏检深层菌体的缺陷，是微生物药敏、生长动力学、形态机制研究专属专利光学方案。
