一 系统整体架构组成
整套监测系统分为两大核心模块，分别为嵌入式硬件主机单元、UniExplorer配套控制与分析软件单元，二者通过数据传输联动完成全自动高通量微生物动态成像与定量分析，整体可完整放置于常规实验室恒温培养箱内部长期连续运行。
1 硬件整机结构细分
1.1 精密机械传动载台组件
搭载高精度XY轴电动平移平台与微孔板锁紧卡扣结构，可兼容6孔、12孔、24孔、48孔、96孔标准透明微孔板，依靠步进电机实现逐孔精准定位扫描，重复定位误差极小，保障长达十余天超长时序扫描过程中孔位对焦一致性，避免图像堆栈配准错位。载台设计轻量化、低功耗，满足培养箱密闭环境长时间不间断工作需求，单次完整扫描96孔板耗时可控制在3分钟以内。
1.2 专利FluidScope光学成像模组
为本机核心硬件单元，由顶部漫射照明光源、倾斜光学镜头组、高分辨率数字CCD相机三部分构成。镜头光轴相对微孔板水平面固定倾斜6.25°，集成明场、相位对比、类共聚焦三重光学成像模式，无需样本染色、无需固定制片，直接对液体悬浮微生物进行无损成像，光学分辨率可达1.3μm，可识别0.5μm级别单细胞孢子、芽管等微小结构。光源具备亮度自动校准功能，每次扫描前完成灰度基线校正，消除培养基底色、塑料孔板透光差异带来的背景干扰。
1.3 嵌入式主控与供电单元
内置微型工控主板、图像实时处理芯片、大容量本地存储模块，负责接收软件指令控制载台移动、光源启停、相机连拍、Z轴堆栈图像临时存储；外部为宽电压直流低功耗供电设计，适配培养箱内稳定供电环境，具备长时间连续运行过热保护机制，保障十余天无人值守监测任务不中断。
1.4 辅助适配结构
整机紧凑型箱体外壳，耐腐蚀、耐温区间覆盖20-40℃培养环境；预留数据通讯接口，用于连接电脑端UniExplorer软件下发任务、回传原始图像与定量数据，无额外外接大型设备，占用培养箱空间极小。
2 软件系统架构（UniExplorer分析软件）
2.1 设备控制层模块
实现扫描任务可视化设置，可自定义时序拍摄间隔、总监测时长、Z轴扫描步长、扫描模式选择、培养温度信息录入；具备自动对焦、自动曝光、光路定期校准一键执行功能，可批量对整板孔位分组标记、录入菌株、药剂浓度、复孔信息，任务启动后全程自动化运行，无需人工干预。
2.2 核心算法图像解析模块
搭载三套专属内置算法，为定量检测的核心逻辑：
SESA静态杂质过滤算法：通过线性阈值分割区分微生物菌体与背景颗粒，自动剔除培养基无机盐析出、药物结晶、蛋白絮状沉淀、气泡等非生物杂点，仅保留真实菌体像素面积，解决长周期培养基质干扰问题；
BCA生物量累积计算算法：基于成像投影面积积分统计微生物总生物量，检测灵敏度是传统OD浊度法约250倍，可定量低至5×10³ CFU/mL极低浓度样本生长量；
形态学量化解析算法：针对丝状真菌、假菌丝、孢子结构进行轮廓识别，自动测算菌丝长度、分枝数量、孢子膨大体积、假菌丝链节数、畸形细胞占比等微观参数。
2.3 数据输出与可视化模块
自动生成时序延时影像、微生物生长动力学曲线、曲线下AUC面积、萌发延滞期、生长速率等量化表格，支持Excel原始数值批量导出、Z轴三维堆叠重建图片保存、单孔时间序列图像归档，可直接用于生长模型拟合、相关性验证、抑菌效果统计学分析。
二 整机完整工作原理
1 核心专利FluidScope倾斜光学扫描成像原理

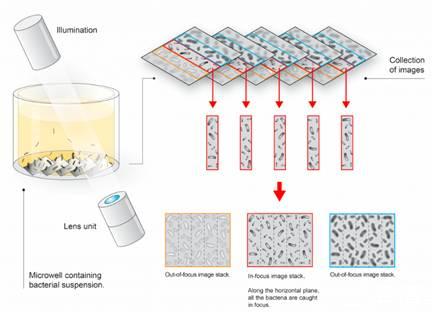

传统垂直光路显微镜仅能捕获单一二维焦平面图像，液体中沉降于不同深度的孢子、悬浮菌丝容易失焦模糊无法定量。oCelloScope采用6.25°倾斜光轴Z轴堆栈逐层扫描技术，工作流程如下：
1 照明单元从微孔板上方垂直打光，光线穿透液体培养基与悬浮微生物菌体；
2 倾斜固定角度的镜头与CCD相机沿Z轴垂直方向按设定步长（常规10μm）逐层连续拍摄，采集最佳对焦层图像与上下离焦层多帧图像，形成一孔完整Z-stack图像堆栈；
3 软件对堆栈图像进行算法重建，还原微孔内液体不同深度所有微生物的空间分布，无论菌体沉降在孔底、悬浮于液体中层均可清晰捕捉，等效实现简易三维体积成像，大幅提升菌丝球、悬浮假菌丝定量准确度；
4 XY载台逐孔平移重复上述扫描动作，完成整块微孔板高通量图像采集，按照预设时间间隔循环执行，构成时间序列动态监测数据集。
2 动态时序全自动监测运行逻辑
1 前期参数配置：电脑端UniExplorer软件录入实验方案，选定扫描模式（透射基础扫描/FluidScope液体深层扫描）、拍摄间隔、总时长、算法过滤开关，下发指令至硬件主机；
2 设备自检校准：主机自动执行光路亮度校正、空白孔背景基线扣除、载台原点复位，消除环境光线、孔板透光差异系统误差；
3 循环时序扫描：步进电机驱动载台逐孔定位，FluidScope模组完成单孔Z轴多层图像拍摄，原始图像实时回传至软件；完成一整板扫描后进入待机，等待下一个设定时间节点再次启动扫描，全程培养箱密闭不开盖、不扰动样本；
4 后台实时图像解析：每一轮扫描结束后，软件调用SESA算法过滤杂质噪点，BCA算法统计菌体投影总面积，形态算法识别细胞结构特征，自动记录每个时间点生物量数值与形态参数；
5 任务终止数据归档：到达预设监测时长后停止扫描，软件汇总全部时序数据，拟合生长动力学曲线、导出定量表格与原始成像文件，完成整个监测闭环。
3 生物量定量替代浊度法的底层计算原理
设备不依靠吸光度OD值读数，完全基于目标物体成像像素覆盖面积进行定量：通过图像阈值分割把微生物菌体与液体背景二值化区分，统计所有菌体有效像素总面积，经过像素尺寸换算得到实际投影面积，以此表征活菌生物量。该原理可以同时实现两个核心价值：一是面积数值可与平板CFU活菌数做线性相关性拟合，建立替代定量方法；二是同步保留直观显微图像，区分是单纯生物量增长还是菌丝形态异常（假菌丝、畸形芽管、断裂菌丝），弥补浊度法只能读取总量、无法观测表型缺陷。
4 不同样本适配的工作模式区分
1 细菌、酵母单细胞样本：采用基础透射扫描模式，单层对焦即可完成单细胞计数与增殖动态追踪，用于药敏试验、生长曲线测定；
2 霉菌孢子、假菌丝、悬浮菌丝球样本：强制开启FluidScope Z轴堆栈扫描模式，捕捉液体深层悬浮丝状结构，搭配丝状菌专用形态算法统计菌丝长度、分枝数，适用于孢子复苏、假菌丝相变、防腐剂抑菌评价；
3 超长十余天休眠孢子监测：分段设置扫描频次，前期高频次捕捉萌发拐点，后期低频次降低设备负荷，依靠SESA算法长期过滤培养基析出沉淀，保证数据长期稳定性。
三 关键技术工作优势原理补充说明
1 非侵入无损检测原理：全程对微孔内液体样本只成像、不取样、不开盖，微生物在原有培养基、密闭培养环境下自然生长，不会因人为取样中断休眠复苏、形态转换等生理过程，动态轨迹连续无断点；
2 杂质抗干扰底层逻辑：SESA算法依靠空白培养基孔做基线背景相减，把长期静置产生的无机盐结晶、药物析出颗粒判定为静态背景直接剔除，仅将动态生长的菌体作为有效统计对象，杜绝假阳性数据导致抑菌效果误判；
3 恒温箱内置运行原理：整机低功耗、小型化设计，无散热排风干扰箱内温湿度，可直接放入培养箱实现温度与微生物培养条件完全匹配，避免外置设备光路温差导致对焦偏移，适合真菌长达十几天长周期诱导监测。
四 整机运行完整闭环流程总结
软件方案设定→硬件光路自检校准→微孔板载台定位锁紧→FluidScope倾斜光轴Z轴逐层堆栈成像→图像回传与SESA杂质过滤→BCA生物量+形态学参数自动计算→时序循环重复扫描→周期结束数据拟合、曲线生成与文件导出→样本无害化处理，整套流程全自动化执行，形成可标准化、可复现的微生物动态成像定量体系。
